在MEMS器件的制造流程中，犧牲層去除工藝始終是決定器件良率與可靠性的關鍵環節。這一過程的核心挑戰在于：如何在釋放可動微結構的同時，避免因機械應力、毛細作用力或化學殘留導致的結構坍塌或粘連。本文將結合工藝原理、材料特性與典型應用案例，系統剖析犧牲層去除技術。
一、濕法腐蝕是如何成為剛性結構經典解決方案的？
對于早期MEMS器件中常見的剛性結構（如多晶硅懸臂梁、梳齒驅動器等），濕法化學腐蝕憑借其工藝成熟度和成本優勢長期占據主導地位。以緩沖氫氟酸（BHF）腐蝕為例，其反應機理基于HF與二氧化硅犧牲層的化學反應。該反應在常溫下即可進行，且通過添加氟化銨（NH?F）可穩定HF濃度，實現各向同性腐蝕的精確控制。實驗數據顯示，在優化的過腐蝕工藝條件下（通常為理論腐蝕時間的30%-50%），BHF可徹底釋放長度達數百微米的多晶硅結構，而結構變形量可控制在亞微米級別。
典型工藝流程包含三個關鍵步驟：
化學腐蝕：將晶圓浸入BHF溶液中，通過時間控制實現犧牲層的選擇性去除；
漂洗處理：采用級聯去離子水沖洗（通?！?次）以稀釋殘留化學試劑；
干燥處理：通過離心甩干或氮氣吹掃去除表面水分。
對于長徑比低于5:1的剛性結構，該工藝的良率可達95%以上。然而，當結構尺寸進入亞毫米級且長徑比超過10:1時，濕法工藝的局限性逐漸顯現——表面張力引發的毛細作用力可能導致結構吸附，而范德華力則可能引發層間粘連。
二、脆弱結構的保護策略

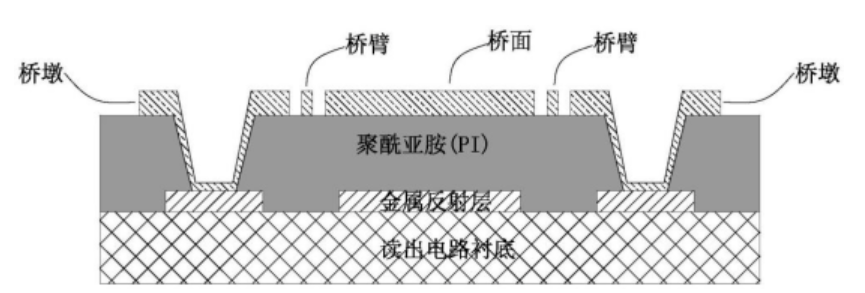

針對柔性薄膜、懸空橋接結構等易碎體系，工藝工程師開發了多重防護機制：
1. 臨界點干燥技術
通過超臨界二氧化碳（scCO?）替代液態溶劑，徹底消除液氣相變過程中的表面張力。實驗表明，在31.1°C、7.38MPa條件下，scCO?的表面張力趨近于零，可實現無應力干燥。該技術已成功應用于直徑5μm以下的碳納米管陣列釋放，結構破損率從傳統方法的32%降至2%以下。
2. 低表面能涂層
聚四氟乙烯（PTFE）類自組裝單分子層（SAMs）可通過化學氣相沉積（CVD）在結構表面形成納米級保護層。測試數據顯示，接觸角從原始硅表面的67°提升至112°，顯著降低粘附概率。某加速度計制造案例中，引入SAMs后器件啟停耐久性從10?次提升至10?次。
3. 冷凍干燥工藝
將晶圓快速冷卻至溶劑冰點以下，通過升華過程直接去除固態溶劑。該技術特別適用于含生物兼容性材料（如PDMS）的器件，但需解決冰晶生長可能引發的機械損傷問題。
三、干法刻蝕成為突破濕法局限的新范式
隨著器件復雜度提升，干法刻蝕技術因其無液體接觸、高選擇性等優勢受到廣泛關注。其技術路線可劃分為兩大陣營：
1. 蒸氣相腐蝕技術
以HF蒸氣為代表的各向同性刻蝕體系，通過氣相反應實現犧牲層去除：
SiO2+4HF(g)→SiF4(g)+2H2O(g)
該反應在15-40°C即可進行，且對鋁、二氧化硅等材料的選擇比超過1000:1。某射頻MEMS開關案例顯示，采用HF蒸氣釋放后，器件插入損耗從濕法工藝的0.8dB降至0.3dB，歸因于更潔凈的界面狀態。
更先進的二氟化氙（XeF?）蒸氣刻蝕則展現出對硅的選擇性優勢。其反應機理為：
Si+2XeF2→SiF4+2Xe
該過程在常壓下即可進行，且對氮化硅、光刻膠等材料無腐蝕，特別適用于金屬-多晶硅復合結構的釋放。某壓力傳感器陣列制造中，XeF?工藝使器件產量從65%提升至92%。
2. 等離子體刻蝕技術
六氟化硫（SF?）等離子體在射頻激勵下產生高活性氟自由基，可實現各向異性刻蝕：
Si+4F?→SiF4(g)
通過調整反應室壓力（10-100mTorr）和偏置電壓，可控制刻蝕速率（通常為0.5-2μm/min）與側壁粗糙度（Ra<5nm）。該技術已成功應用于深寬比20:1的硅通孔（TSV）釋放，但需注意等離子體誘導損傷對CMOS電路的影響。
四、混合工藝成為復雜系統的集成方案
案例1：生物醫療植入器件
某神經探針采用三層結構（氮化硅絕緣層/多晶硅電極/二氧化硅犧牲層），其釋放流程為：
XeF?蒸氣預刻蝕去除80%犧牲層；
低溫氧等離子體（<100°C）清除殘留有機物；
scCO?干燥防止生物相容性涂層脫落。
該工藝使器件在PBS溶液中的長期穩定性從傳統方法的3個月延長至12個月。
案例2：光學MEMS鏡面
直徑500μm的鋁反射鏡陣列制造中，采用：
反應離子刻蝕（RIE）定義圖形；
HF蒸氣釋放多晶硅鉸鏈；
原子層沉積（ALD）封裝氧化鋁保護層。
最終實現鏡面平整度λ/20（@632.8nm）的優異性能。
