離子注入的阻滯機制
點擊量：1881 日期：2023-10-07 編輯：硅時代
當離子轟擊進入硅襯底后，與晶格原子碰撞將逐漸失去能量，最后停留在硅襯底內。有兩種阻滯機制，一種是注入的離子與晶格原子的原子核發生碰撞，經過這種碰撞將引起明顯的散射并將能量轉移給晶格原子，這種過程稱為原子核阻滯，在這種“硬”碰撞過程中，晶格原子可以獲得足夠的能量而從晶格束縛能中脫離出來，這將引起晶體結構的混亂和損傷。另一種阻滯過程為入射離子與晶格電子產生碰撞，在電子碰撞過程中，入射離子的路徑幾乎不變，能量轉換非常小，而且晶體結構的損傷也可以忽略。這種“軟”碰撞稱為電子阻滯?？傋铚Γ措x子在襯底內移動單位距離時的能量損失，可以表示為：
Stotal=Sn+Se
其中，Sn為原子核阻滯力；Se為電子阻滯力。圖1說明了阻滯機制，圖2則顯示了阻滯力與離子速率的關系。
圖1 不同的阻滯示意圖

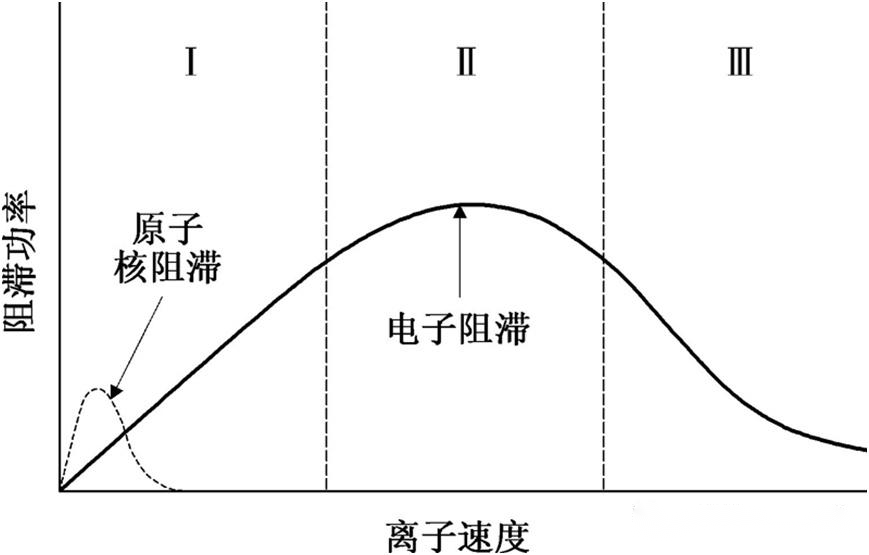

圖2 阻滯機理與離子速率的關系
離子注入過程的離子能量范圍從極淺結（Ultra-Shallow Junction，USJ）的0.1keV低能量到阱區注入的1MeV高能量，這個能量范圍如圖2中的I區域所示。從圖的最左邊可以看出對于低能量與高原子序數的離子注入過程，主要的阻滯機制為原子核阻滯。對于高能量、低原子序數的離子注入，電子阻滯機制比較重要。
